Silenziatori rettangolari con setti da 200

Descrizione

I silenziatori della serie SIREZ20 sono silenziatori ad assorbimento con setti da 200 mm. Essi rappresentano la soluzione ottimale in termini di rapporto di abbattimento e costo. I silenziatori trovano applicazione negli impianti di climatizzazione civili e industriali ed hanno lo scopo di ridurre il rumore che si propaga attraverso i canali di ventilazione. La riduzione del rumore che transita attraverso la rete distributiva, implica la riduzione del livello di pressione sonora che giunge alle unità terminali e che quindi si propaga negli ambienti trattati. I livelli sonori dovuti all’impianto di ventilazione devono soddisfare i requisiti previsti per legge, in funzione della destinazione d’uso degli ambienti.

I silenziatori possono essere impiegati anche per ridurre le emissioni di rumore dei canali di espulsione verso l’esterno, qualora i limiti ambientali previsti per legge lo impongano

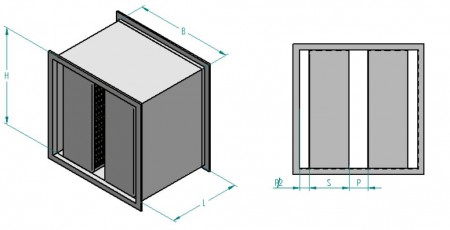

Costruzione e dimensioni

Involucro

Viene costruito in lamiera d'acciaio zincata con nervature di irrigidimento. Per le dimensioni più grandi vengono eseguiti particolari rinforzi.

Spessori lamiera:

- 0,6 mm con lato maggiore fino a 450 mm

- 0,8 mm con lato maggiore fino a 750 mm

- 1,0 mm con lato maggiore oltre 750 mm

Costruzioni in acciaio inox o con altri materiali su richiesta.

Flange di collegamento

Fornitura di serie con flange su entrambe i lati.

Dimensioni flange:

- 20mm con lato maggiore fino a 1000 mm

- 30mm con lato maggiore a 1001 fino a 2000mm

- 40mm con lato maggiore oltre 2001mm

Costruzioni con flange diverse, senza flange, con flangia su di un solo lato o in acciaio inox, a richiesta.

Setti

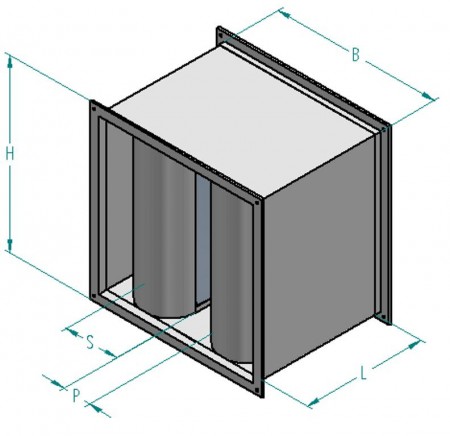

Disponibili in due tipologie: standard e con profilo aerodinamico, per ridurre le perdite di carico. Telaio di contenimento in lamiera zincata di spessore 0,8 mm. Soluzioni diverse a richiesta.

Materiale fonoassorbente

Lana di roccia certificata in pannelli ad alta densità ed in Classe "0" (non combustibile) di reazione al fuoco (DM. 26/06/1984).

Rivestimenti setti

Standard in velo vetro accoppiato resistente all'abrasione e lamiera microstirata (fino a velocità massima di attraversamento di 12 m/s).

Rivestimenti speciali su richiesta.

Installazione

I silenziatori nella costruzione standard sono installabili in qualsiasi posizione fino ad un’altezza di 1.000 mm con una profondità massima di 1.000 mm.

Limiti d'impiego

Temperatura massima d'esercizio: 250 °C

Pressione operativa massima: 2000 Pa
